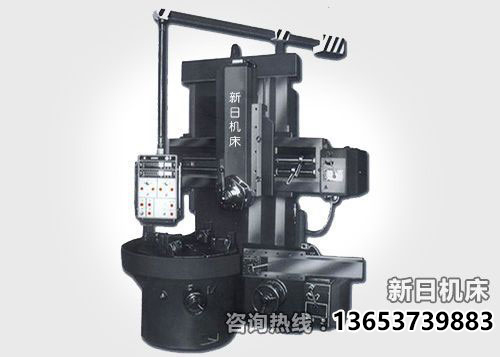

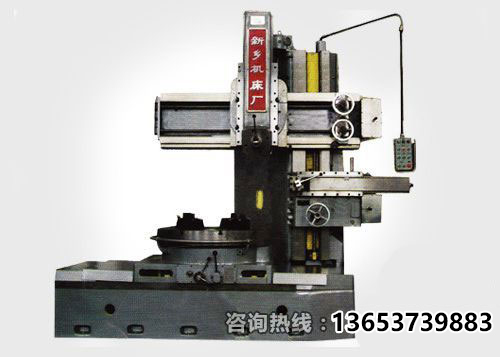

CJ5710定梁單柱立式車床是專為鋼球設備的球板加工而設計的專用機床，同時亦廣泛適用于各種盤狀零件的加工。
主要結構特點：
1、橫梁固定無行程，增強橫梁剛性。
2、無側刀架，只有垂直滑枕單刀架，結構緊湊。
3、垂直刀架為液壓平衡，安全可靠，調整方便。
4、主電機為雙速電機，工作臺轉速轉換方便。
5、進給箱由電機和變速齒輪控制，可實現多級變速進給。同時，另有快速電機控制快進與快退，進給方向的轉換，通過電磁離合器的吸合來實現。
主要規格與參數：
| 序號 | 名稱 | 規格 |
| 1 | 工作臺直徑d（mm） | 900 |
| 2 | 大車削直徑D（mm） | 1000 |
| 3 | 工件大高度H（mm） | 500 |
| 4 | 工作臺上面到橫梁下面的距離 | 500 |
| 5 | 工件大的重量 | 2 |
| 6 | 工作臺轉速 | |
| 范圍（r/min） | 8、12、16、24、32、48、63、95 | |
| 級數 | 8 | |
| 7 | 進給量 | |
| 范圍（mm/min） | 0.8-86 | |
| 級數 | 12 | |
| 8 | 垂直刀架大切削力（公斤） | 1500 |
| 9 | 大扭矩（Nm） | 7000 |
| 10 | 垂直刀架行程 | |
| 水平 | 680 | |
| 垂直 | 500 | |
| 11 | 刀桿界面尺寸（寬×高）mm | 30×40 |
| 12 | 主電機功率 | 11/14 |
| 13 | 快速進給電機功率 | 1.5 |
| 14 | 刀架快速移動速度（m/min） | 1.8 |
| 15 | 進給電機功率 | 1.3/1.7 |
| 16 | 油泵電機功率 | 1.1 |
| 17 | 機床外型尺寸 | |
| （長×寬×高） | 2220×2000×2605 | |
| 18 | 機床重約 | 5.8 |
車床工作精度
| 項目 | 車削外圓 | 車削端面 |
| 圓度 | 0.015 | |
| 圓柱度 | 0.03 | |
| 平面度 | 0.03 | |
| 表面粗糙度Ra（mm） | 1.6 | 1.6 |
